Электрические тали GCHK для низких конструкций 125-4000 кг

Описание
Эти тали спроектированы для низких помещений с обеспечением максимального увеличения подъемной высоты. Возможна поставка модели EMK стандартной конструкции и удлиненной модели GCH для объектов, занимающих много места в помещении. Объединение подъемника GIS с профильной системой KB создает оптимальное решение использования высоты подъема.
Основные достоинства
  • Решение для особенно низких помещений на любых производственных участках
  • Уменьшенная строительная высота при измененном положении тали и цепи
  • Положение крюка регулируется концевым выключателем, регулирование скорости при помощи частотного преобразователя (опционально)
  • Изменение расстояния до крюка при помощи раздвижного устройства
  • Разработано для использования со всеми продуктами GIS, грузоподъемность до 4000 кг
  • Класс защиты IP55 (IP65 опционально)

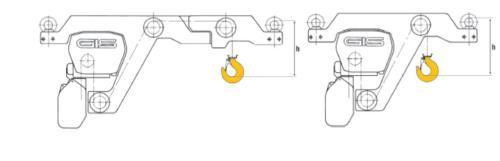

Модель стандартной конструкции

Тип тали Грузоподъемность согласно FEM* (кг) Скорость подъема
(м/мин)
Мощность двигателя
(кВт)
Вес тали
(кг)
Вес цепи
(кг/м)
Размер цепи
(мм)
Габаритные размеры
(мм)
1Bm 1Am 2m 3m 4m
GCHK250/1NF 200 160 125 100 80 8/2 0.29/0.07 0.32 4x12.3 PDF
GCHK250/1SF 125 100 80 60 50 12.5/3 0.28/0.07 0.32 4x12.3
GCHK250/2NF 400 320 250 200 160 4/1 0.29/0.07 0.32 4x12.3
GCHK250/2SF 250 200 160 125 100 6.25/1.5 0.28/0.07 0.32 4x12.3
GCHK500/1NF 400 320 250 200 160 8/2 0.58/0.14 0.52 5x15.3 PDF
GCHK500/1SF 250 200 160 125 100 12.5/3 0.57/0.14 0.52 5x15.3
GCHK500/2NF 800 630 500 400 320 4/1 0.58/0.14 0.52 5x15.3
GCHK500/2SF 500 400 320 250 200 6.25/1.5 0.57/0.14 0.52 5x15.3
GCHK1000/1NF 800 630 500 400 320 8/2 1.45/0.36 1.04 7x22 PDF
GCHK1000/1SF 400 320 250 200 160 16/4 1.45/0.36 1.04 7x22
GCHK1000/2NF 1600 1250 1000 800 630 4/1 1.45/0.36 1.04 7x22
GCHK1000/2SF 800 630 500 400 320 8/2 1.45/0.36 1.04 7x22
GCHK1600/1NF 1250 1000 800 630 500 8/2 2.44/0.61 1.75 9x27 PDF
GCHK1600/1SF 800 630 500 400 320 12.5/3 2.4/0.58 1.75 9x27
GCHK1600/2NF 2500 2000 1600 1250 1000 4/1 2.44/0.61 1.75 9x27
GCHK1600/2SF 1600 1250 1000 800 630 6.25/1.5 2.4/0.58 1.75 9x27
GCHK2000/1NF 1600 1250 1000 800 630 8/2 3.05/0.77 2.25 10x28 PDF
GCHK2000/1SF 1000 800 630 500 400 12.5/3 3/0.72 2.25 10x28
GCHK2000/2NF 3200 2500 2000 1600 1250 4/1 2.44/0.61 2.25 10x28
GCHK2000/2SF 2000 1600 1250 1000 800 6.25/1.5 2.4/0.58 2.25 10x28
GCHK2500/1NF 2000 1600 1250 1000 800 6.4/1.6 3.05/0.77 2.25 10x28 PDF
GCHK2500/1SF 1250 1000 800 6300 500 10/2.5 3.05/0.77 2.25 10x28
GCHK2500/2NF 4000 3200 2500 2000 1600 3.2/0.8 3.05/0.77 2.25 10x28
GCHK2500/2SF 2500 2000 1600 1250 1000 5/1.25 3.05/0.77 2.25 10x28

* Классификация FEM (переключения в час на пульте управления):

  • 1Bm (M3) = 150 переключений в час, 25% загрузки
  • 1Am (M4) = 180 переключений в час, 30% загрузки
  • 2m (M5) = 240 переключений в час, 40% загрузки
  • 3m (M6) = 300 переключений в час, 50% загрузки
  • 4m (M7) = 360 переключений в час, 60% загрузки
