Электрическая лебедка "KIO-WINCH" грузоподъемность 500 кг.

лебедка электрическая

Электрическая лебедка "KIO-WINCH"  GG-503 предназначена для подтягивания или буксировки, подъема и опускания различных грузов в помещениях или под навесом при температуре окружающей среды от -20 до 40 градусов С. Отличительной чертой электролебедки являются надежность в эксплуатации и простота в обслуживании.

Особенности:

  • Низкий уровень шумов
  • Качественная порошковая окраска
  • Средний режим работы
  • Планетарный редуктор
  • Электромагнитный тормоз
  • Низковольтная аппаратура
  • Мотор класса IP54
  • Надежный водонепроницаемый пульт (IP65) с кнопкой экстренной остановки

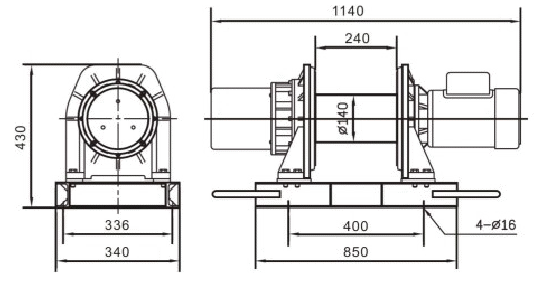

Схема электрической лебедки GG-503

схема лебедки
Модель GG-503
Грузоподъемность (кг)

500

Скорость (м/мин) 1-й слой

12

Макс. Ø

18

Электродвигатель (кВт)

1.8 x 4

Макс. высота подъема (м)

98

Диаметр (мм) и длина (м) каната

8 x 100

Вес лебедки с тросом (кг)

120

Размеры барабана длина

240

Ø барабана

140

Ø фланцев

280

Напряжение (В)

380



Тяговое усилие при различных углах подъема

Тяговое усилие при различных углах подъема

Модель Ровная поверхность При уклоне в % и градусах
10%6° 20%11° 40%25° 60%31° 80%39°

GG-503

3700

2000

1500

1000

800

700

  • Все расчеты произведены на верхнем слое намотки. На каждом предыдущем слое тяговое усилие возрастает на 10%;
  • При использовании отводного блока для работы при помощи полиспаста 2 к 1, тяговое усилие возрастает на 85%;
  • Тяговое усилие складывается из массы груза плюс 15% затрат на трение (в различных ситуациях может отличаться).
