Электрическая лебедка "KIO-WINCH" грузоподъемность 500 кг
Схема электрической лебедки GS-500L

Модель | GS-500L | |
---|---|---|
Грузоподъемность (кг) |
500 |
|
Скорость (м/мин) | 1-й слой |
18 |
Макс. Ø |
23 |
|
Электродвигатель (кВт) |
1.8 x 4 |
|
Макс. высота подъема (м) |
58 |
|
Диаметр (мм) и длина (м) каната |
7 x 60 |
|
Вес лебедки с тросом (кг) |
68 |
|
Размеры барабана | длина |
210 |
Ø барабана |
90 |
|
Ø фланца |
180 |
|
Напряжение (В) |
220 |

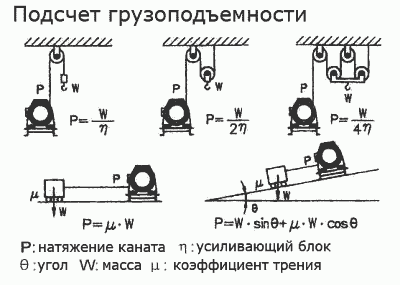

Тяговое усилие при различных углах подъема
Модель | Ровная поверхность | При уклоне в % и градусах | ||||
10%6° | 20%11° | 40%25° | 60%31° | 80%39° | ||
GS-500L |
3700 |
2000 |
1500 |
1000 |
800 |
700 |
- Все расчеты произведены на верхнем слое намотки. На каждом предыдущем слое тяговое усилие возрастает на 10%;
- При использовании отводного блока для работы при помощи полиспаста 2 к 1, тяговое усилие возрастает на 85%;
- Тяговое усилие складывается из массы груза плюс 15% затрат на трение (в различных ситуациях может отличаться).
